PTW-S8移动式轨道衡

1、用途及功能

· 该设备主要用于车辆轮重数据测量，并可通过配置的软件计算轴重、转向架重量、整车重量及相应的偏差，并可由计算机出具检测报告

· 可直接安装于钢轨内侧，安装简单，维护方便

· 可通过现场安装调整，适应不同的车辆定距

· 通过现场调整，适应不同的固定轴距

· 通过配置不同的轨型适配性，适应不同的轨型

· 可满足货运车辆、地铁车辆、城际列车、及各种机车的轮重测量

· 系统为全新设备，主要零部件应采用合理工艺制造而成

· 称重系统有良好的外观和良好的防腐涂装，外露表面光滑平整，漆膜完整光洁

· 车辆称重系统有足够的刚度和长期的稳定性，具备良好的抗冲击性能

· 运输方便，配备专用包装箱，可通过手动小推车或轿车、小货车运输

· 称重单元具有足够的强度和刚性，过载能力强

· 称重系统所有重量数据显示同步一致，打印的数据和显示的数据无误差，操作简便，易于维护和保养

· 可选择配置专用校准装置，用于现场校准称重单元

· 设备计量单位可为Kg

2、系统性能参数

· 该称重系统由8个独立的称重单元组成，每个称重单元对应称量一个车辆的轮重。每个称重单元与计算机通讯，传输重量数据，专用的计算机称重管理软件来处理轮重数据，通过轮重数据，自动计算轴重、转向架重、单边重量、整车重量等数据信息，可实时显示在软件界面上，同时，可由打印机打印检测结果

· 同时称量8个轮重，静态称量

· 适用于所有现场轨距和轨型，不受天气影响，可安装于室内或室外

· 精度高，稳定性好，分度值5Kg（可调）

· 最大秤量：15t/轮，30t/轴

· 可单独显示轮重，通过软件计算轮重占比，轴重，转向架重，单边重量与整车重量，可打印测试结果，或通过其它方式输出

· 4轴重量同时称量，8轮重量实时显示

· 系统安装简单，维护方便

· 电源：系统配备蓄电池，可用蓄电池供电，保证设备的便携使用

· 精度：单个秤台精度优于±0.1%FS

· 信号电缆采用航空插头连接，现场使用方便

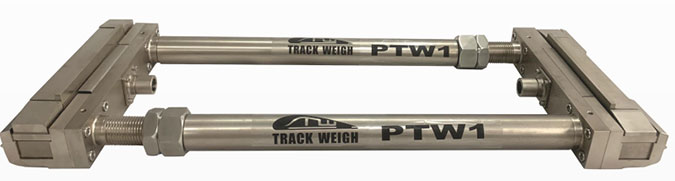

3、称重台

称重台主要由主秤体、轨型适配器、过渡器、顶杆、丝杠、锁紧螺母、调整垫片等组成，结构简单，安装方便，移动便捷，通过调整顶杆的尺寸，可以适应不同的轨距，秤体两端的过渡器可以引导车辆轮缘平稳的上升到秤台，可以有效保护轮缘免受损坏，还可以避免车轮对秤体的冲击，延长传感器的使用寿命。定期的检查秤台的水平高度，使秤台始终处于良好的工作水平，保证称量过程安全和称量精度。

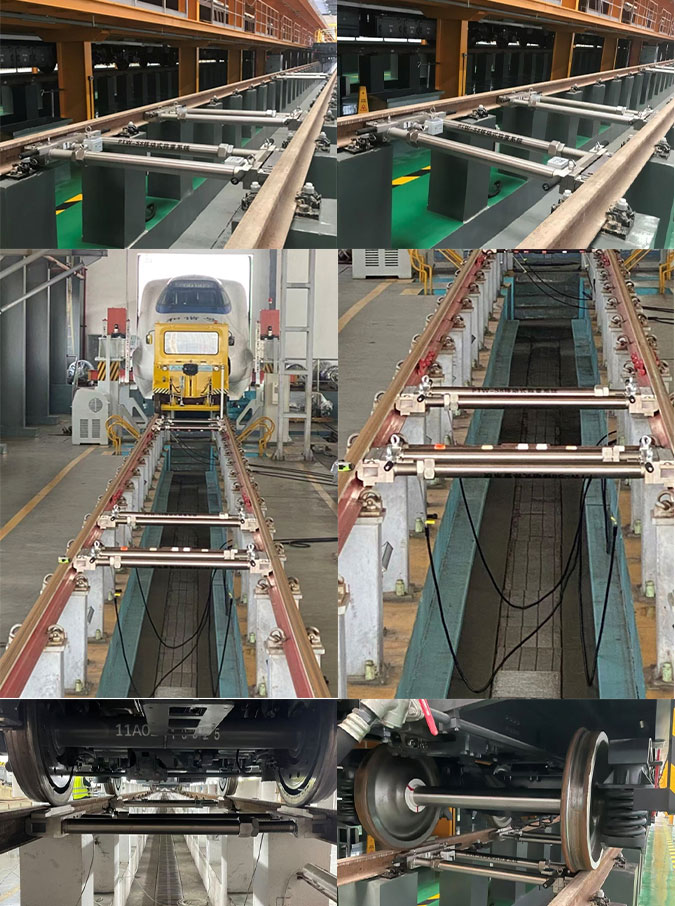

4、应用案例
